HST-XD-AS08 動態應力應變測試系統技術規格
1 概述
HST-XD-A 系列應力應變測試系統適用于測量機械零件、構件、材料、PCB 板等高速變化的應力應
變分析。此應力應變測試系統采用直流電壓放大器，內置抗混疊硬件濾波器，24 位獨立 AD 轉換器，高
精度和高速的采樣率保證了該設備能捕獲測量對象的微小、瞬間的變化，從而還原物體真實的狀態。
該測試系統具有多通道，高穩定性和可靠性的特點，所有通道可高速并行采樣、24 位的精度和內置
的抗混疊濾波器可以滿足各種測試需求。該系統在滿足常規的應力應變時域分析、數值統計、頻譜分析
等基本功能要求的同時，還可以根據今后發展的情況，進行通道數量、信號種類、軟硬件功能等的擴展。
HST-XD-A 應力應變測試系統具有強大的應變信號的高速采集、信號調理、顯示、分析和儲存等功
能。主要由兩部分組成：高采樣率、高精度的應力應變測試儀和多功能、操作簡便的 StrainExpert 應變
測試軟件。
硬件特點：
8 通道同步采集，每通道采樣頻率可達 10KHz，并可多臺級聯先進的 Δ-Σ ADC＋FPGA 技術
每通道有獨立的 24 位 A/D 轉換器，保證數字信號的量化精度
每通道有獨立的硬件抗混疊濾波器和防串?dāng)_設計，最大程度地限制了通道間串?dāng)_
采用先進的 DDS 數字頻率合成技術，提供高精度、高穩定性的采樣脈沖，保證所有通道并行同步采集
采用 DMA 數據傳輸，保證數據的實時傳輸、實時保存
支持 1/4 橋（三線制自補償應變片）進行應力、應變測量
先進的電源隔離技術，合理的接地，使系統擁有很強的抗干擾能力，適用于各種工程現場的測量
內置標準電阻，用戶可通過軟件設置每個通道的橋路方式
連續大容量不間斷數據采集
軟件特點：
核心模塊采用標準 C++編寫，方便移植，并提供二次開發接口；
自動識別設備類型，操作簡單，具有應變修正功能完整，自動完成各種橋路運算和橋路校準功能；
支持單軸、雙軸、三軸等多種應變片，可進行應變片主應變、主應力及方向的計算實時采集、存儲、分析和顯示等
自由設置數字濾波器
高級溫度補償算法
續測功能，當意外情況（如系統突然斷電）需要停止當前測試，可通過“繼續”按鈕繼續采集數據，保證實驗的連續性。
快速生成報表，并可根據用戶需求自定義報表內容
軟件為自主研發，終身免費升級

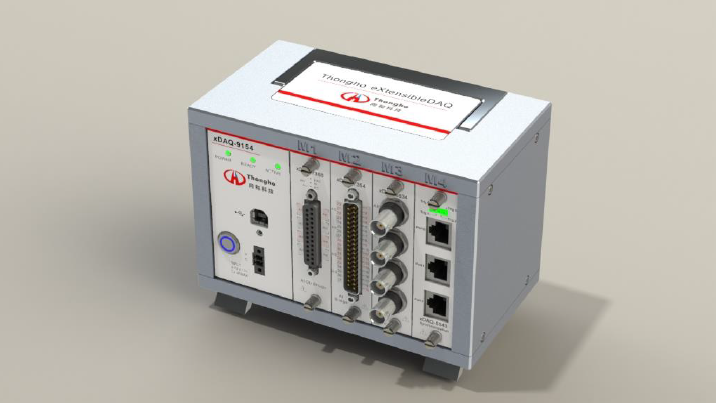

2 應力應變測試儀
HST-XD-A 動態應力應變測試系統的應力應變測試儀具有多通道、采樣率高、精度高、系統穩定、
可操作性強等特點。其關鍵硬件技術參數包括：
輸入通道： 8 通道同步采集(可擴展至 32 通道)
l 最大采樣率： 10KHz
l 最大輸入范圍： ±55000 μ?
l 支持應變片類型： 120 Ω或者 350 Ω
l 模數轉換器： 24 位，Delta-Sigma 型
l 輸入通道精度： ≤0.2%
l 濾波器： 抗混疊濾波
l 數字濾波器： 用戶自定義高通/低通/帶通/帶阻濾波
l 穩定性： 溫度漂移增益小于 6ppm/℃
l 接口類型： USB2.0 高速或以太網端口輸入
l 端子間過壓保護： ±30V
l 供電電源： AC100-240V 或者 DC 12V
l 工作溫度： -20 到 70℃
l 存儲溫度： -40 到 85℃
l 工作濕度： 10 到 90%RH
設備符合以下安全標準：
l IEC 61010-1, EN 61010- 1
l UL 61010- 1, CSA 61010-1
設備符合 EMC 關于測試測量電子儀器的以下標準：
l EN 61326- 2-1 (IEC 61326-2- 1): Class A emissions; Basic immunity
l EN 55011 (CISPR 11): Group 1, Class A emissions
l AS/NZS CISPR 11: Group 1, Class A emissions
l FCC 47 CFR Part 15B: Class A emissions
l ICES- 001: Class A emissions
設備符合 CE 標準
l 2006/95/EC; Low-Voltage Directive (safety)
l 2004/108/EC; Electromagnetic Compatibility Directive (EMC)
設備符合中國 ROHS 管理辦法
3 StrainExpert 軟件特性
配套使用的應變測試軟件 StrainExpert 是向和團隊多年應力應變測試軟件的結晶，與高性能 HSM-TD
應力應變測試儀連接使用，滿足了從應變數據采集，數據分析到報表生成的專業需求。
軟件十大特點：
l 專業分析----所有功能結合應變領域的特點設計，專業的分析函數
l 界面友好----漢化界面，符合中國工程師使用習慣
l 實時分析----在線高速實時分析數據，第一時間掌握系統動態特性
l 自動報表----所有結果快速報表生成，導出專業實驗數據結果
l 信號處理----強大的信號處理功能，包含各種濾波器
l 測試標準----內置 IPC-9704 標準，根據標準自動判斷 Pass 或 Fail
l 參數管理----包含各種專用應變領域參數設置，能夠智能調用和管理
l 離線分析----可以離線分析和比較多次測試的結果
l 海量記錄----高速記錄海量通道海量數據
l 智能校準----包含一鍵式分流校準和偏移校準功能，自動查找接線錯誤
StrainExpert 包括四大主要功能模塊：參數配置、應變測試、數據分析和報表導出。
l 參數配置：可對應變片進行各種設置，包括測試方案、應變片類型、靈敏系數、對應通道等。
l 應變測試：高速數據實時采集和顯示，同時對數據進行處理，比如濾波（高通、低通、帶通、帶阻
等），并能實時顯示測試結果是否超出測試標準。
l 數據分析：對導入已保存的應變測試數據，進行二次處理分析，并能顯示各個通道的波形圖，應變
值的最大值、最小值，及時主應變、對角應變的最大值、最小值和 IPC-9704 標準。
l 報表導出：可以將采集和分析的數據結果導出進行保存，保存的格式包括 CSV、BMK、Excel 等，
還可以將原始數據導出進行分析。
4. StrainExpert 軟件詳細功能
1 參數配置
l 可創建多種測試方案，根據不同測試環境設置不同的測試方案
l 支持包括單軸、雙軸與三軸應變片在內的各種應變片類型
l 應變片橋路連接方式多種選擇配置，支持 1/4 橋電阻式應變片
l 允許對應變片參數進行定義（應變因數、電阻值等），用于應力計算
l 可設置采樣率、應變極限、濾波器等
l 自動識別可用通道，可批量設置應變因數
l 一鍵配置主通道，簡單易學，操作方便
2 應變測試
l 在采集前，對所選通道完成位置校準歸零處理，保證數據的準確性
l 采集過程中波形、數值同時實時顯示，在線觀測應變值變化
l 可保存應變與應變率的變化數據，適合長時間的應變測試記錄
l 自動識別設備類型，操作簡單，具有應變修正功能，自動完成各種橋路運算和橋路校準功能
l 可以測試單軸、雙軸、三軸等多種應變片，并對應變花的主應變、應變速率進行計算
l 實時采集、存儲、分析和顯示等
l 自由設置數字濾波器
l 可以長時間記錄和支持各種報警設定
l 可以方便的查看每個通道及主應變的數值和同時顯示多通道波形
l 方便設定初始參數
3 數據分析
l 可調出測試時保存的應變信息
l 根據需要只顯示某條或某幾條應變曲線，對細節進行觀察
l 波形圖中會標出測試數據中的最大值、最小值及相對應的時間和通道
l 可得到應變-應變率圖，并根據 IPC-9704 標準判斷應變、應變率是否超標
l 濾波，可以進行高通、低通、帶通、帶阻濾波
l 分別顯示主應變的應變值、應變率、IPC-9704 標準并能設置 PCB 板厚
l 可以根據客戶的需求自己設定 Y 軸顯示范圍或者選擇“Y 軸自適應”
l 分析完成后可以將分析結果保存
4 報表導出
l 導入已被保存的測試數據，可以自動導出 CSV、BMK、Excel 等格式報表，并可以導出完整的原始
數據
l 用戶可輸入包括測試方案名、測試方案描述、應變限制、設備制造商、設備名稱、版本號、傳感器
制造商、型號、電阻值、描述、被測板公司名稱、測試地點、產品名稱、P/N、客戶名稱、產線名稱、
l 報表已經包括用戶輸入信息、測試結果，測試得到的所有圖表、應變-應變率圖、所有應變量的數字
表格等
l 報表中包含應變值、應變率的最大值、最小值及相對應的時間和通道
5 其他功能
l 對于所有的圖表，用戶可自定義顯示（圖形，滾動條等），包括圖形放大縮小、坐標精確定位
l 無需另行安裝其他工具包，不捆綁其他軟件
l 系統可用率： 〉99.95%
l 平均無故障時間：〉35000 小時
l 系統 CPU 負荷率：〈30%
l 畫面調用響應時間：≤1S
l 應力數值變化響應時間：≤0.2S
