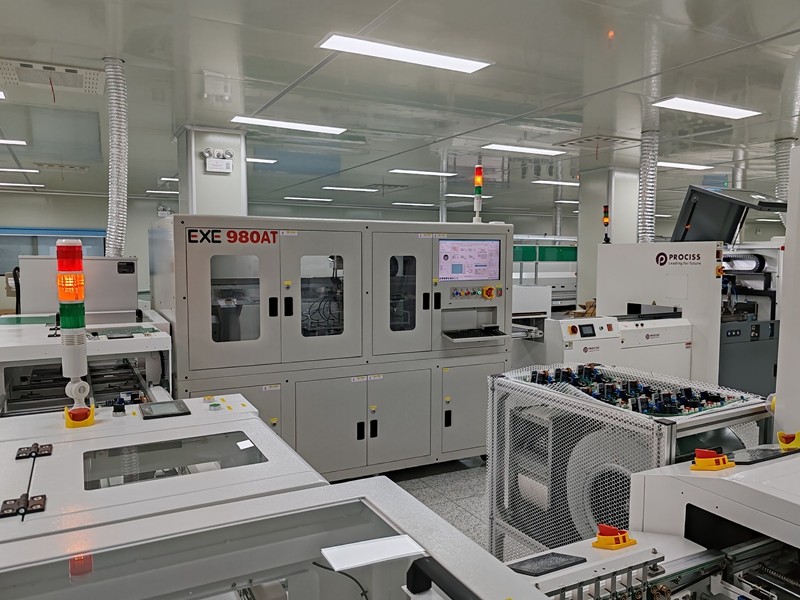

在線底部下切割分板機 EXE-980AT:
一、基本參數規格：
1.分板工作范圍: 400mmx350mm
2.xyz驅動方式: ac伺服馬達
3.運動軸數：9軸
4.程序教導方式：彩色ccd影像直覺式教導輸入
5.操作界面：win10視窗操作界面
6.上吸塵功率: 5hp
7.自動換刀切割主軸: max80000rpm
8.x-y ac servo 速度：0-1000mm/sec
9.z ac servo 速度：0-800mm/sec
10.x-y 重復精度：±0.01mm
11.切割精度：±0.05mm
12.ccd相機校準功能
13.分板應力數值：150uε以下
14.刀具直徑：0.8-3.0mm
15.pcb板切割厚度：0.2mm-6.0mm
16.主機及集塵機電壓: 220v 1φ及3φ
17.電源消耗: 3.5kva
18.靜電消除槍
19.視覺系統：高分辨率數碼攝像頭
20.驅動馬達：交流無刷伺服馬達
21.機械取放臂：防靜電真空吸嘴
22.入料方式：軌道輸送
23.出料方式：皮帶輸送or載具輸出or軌道輸送
24.移載方式：真空吸嘴吸附移載
25.流向：左→右 右→左（選配）
26.程序備份：usb界面
27.控制方式：專用控制器
28.集塵柜尺寸：820mmx550mmx1600mm(d×w×h)
29.機器尺寸：2000mmx1350mmx1600mm(d×w×h)
30.主機+集塵機重量：1200 kg
二、設備配置介紹

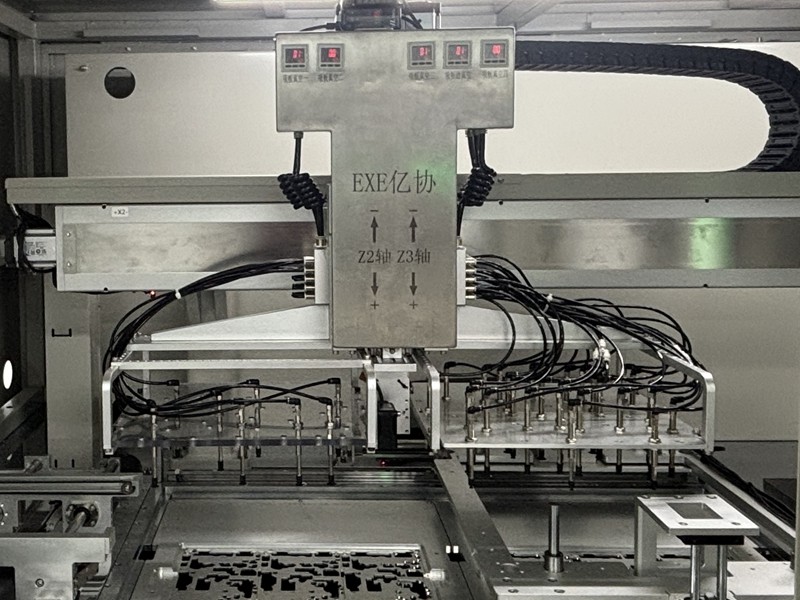

（一）：夾爪式取板結構
1.將產品分板治具夾取放置到加工平臺分板，加工完成后再次把分板治具夾取放置軌道流入下部工序。

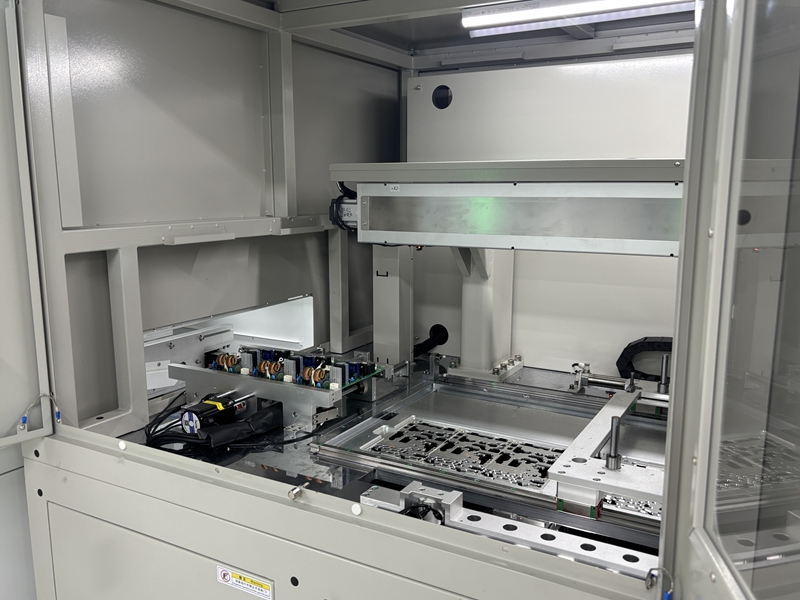

（二）：專用產品分板治具進入軌道方式

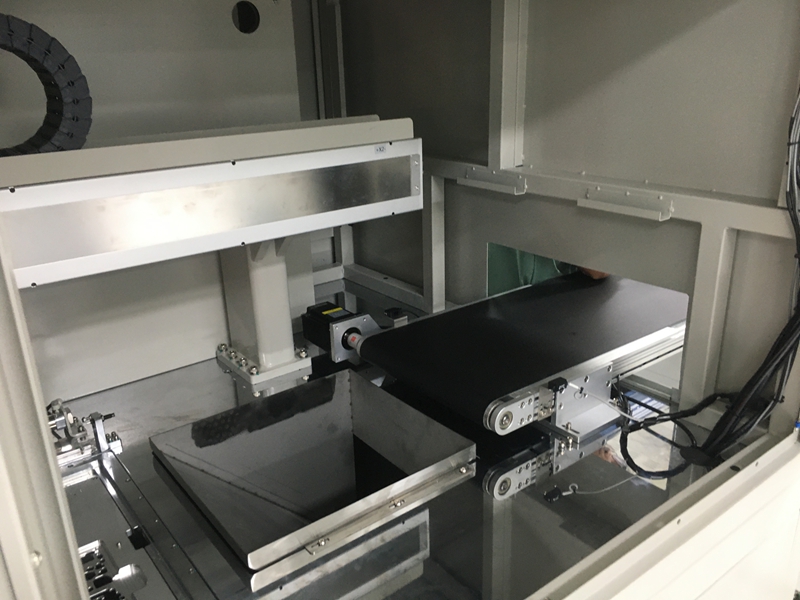

（三）：專用產品分板治具皮帶式出料
1.在線底部下切割分板機產品切割完成后取料夾爪把整個產品夾取放置出料皮帶輸送下一步生產工序。

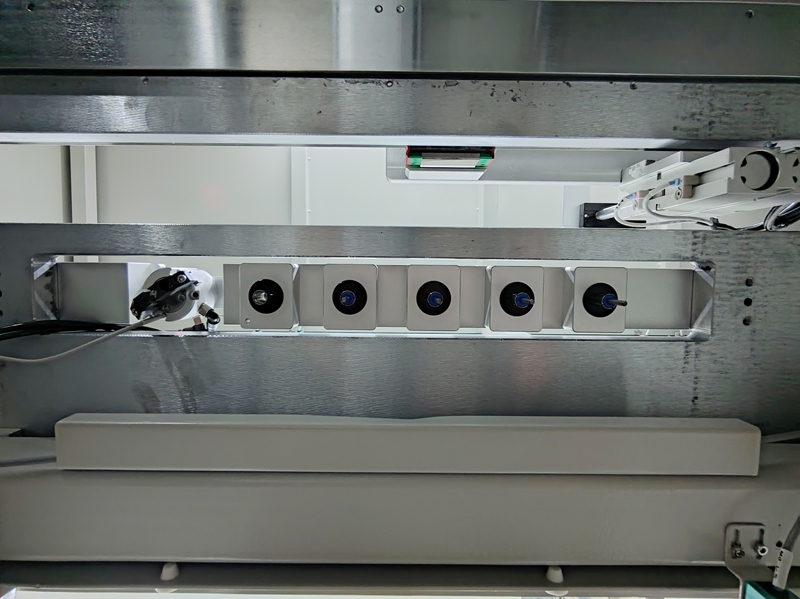

（四）：自動夾取換刀方式
1.采用自動換刀進口主軸.節省時間，實現自動化，降低人為因素，精度高、穩定性強
2.內置五組銑刀刀庫，方便自動更換銑刀、滿足分板加工需求。

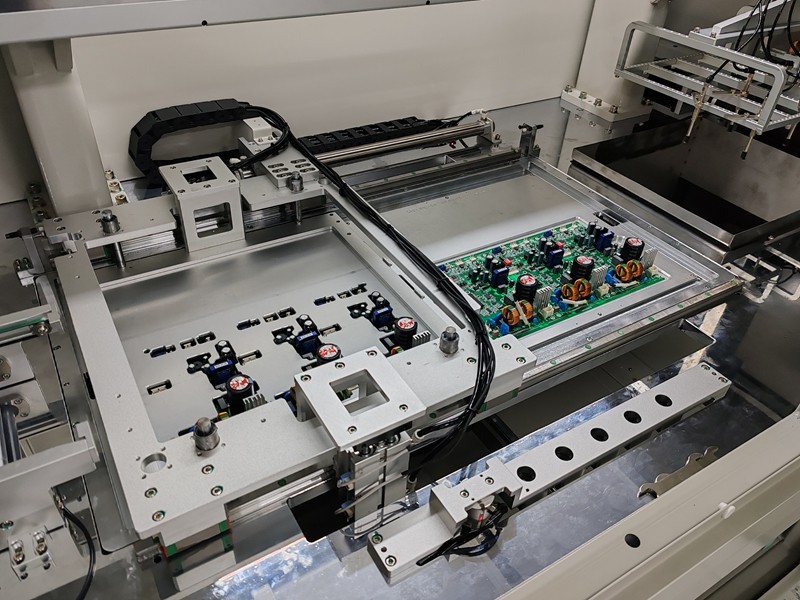

（五）：全自動壓板結構
1.雙工位氣動裝置：全自動控制左右工位蓋板的快速切換，大幅度提示分板時效性。
2.雙工位壓板結構：產品到達切割工位準備切割產品時，防靜電蓋板自動下壓，有限防止產品切割時的異動。

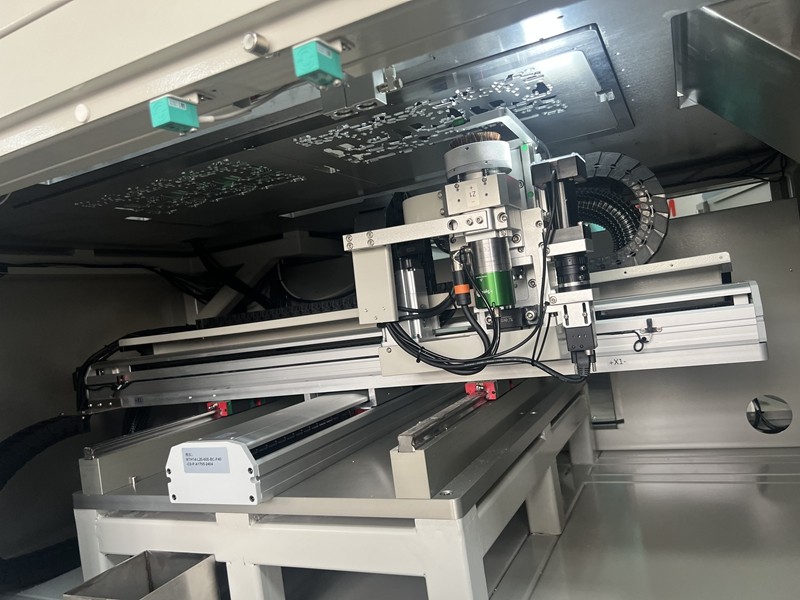

（六）：底部下切割主軸結構
1.采用平臺臥式模組四軸聯動、上吸塵結構，運用自動換刀主軸，大幅度提升分板效率以及吸塵潔凈！
三、 質量保證及售后服務
1、整體設備保固期為一年，若有質量問題免費提供售后維護及更換。
2、售后服務人員均為本公司資深專業技術人員，經過公司的正規培訓，考試合格后才單獨作業的。
3、售后部接到設備故障通知后，如設備不能正常工作時，長三角內半小時內做出答覆，2小時內派遣人員趕到現場解決問題；長三角外半小時內做出答覆，再根據具體情況24小時內派遣售后人員到達現場解決問題。（如開機不能正常生產，售后人員與客戶進行溝通，按客戶的要求時間內趕到現場）。
4、本公司售后人員全天24小時待命工作，不分星期六和星期天與節假日。
5、設備到達貴司后，我公司安排工程技術人員安裝調試。
6、 我公司可安排售后技術人員駐客戶公司三天，負責培訓及技術指導（可根據客戶適當要求延長時間）直到接受為止。
7、 我公司售后技術人員負責全面培訓，貴司操作及技術人員對我公司設備的安裝及操作，全心服務，毫無保留。
8、 如客戶公司有要求的前提下，我公司可幫助客戶公司對其技術人員進行分板機操作調試考試等。
